அ) LED தொலைக்காட்சி
LED தொலைக்காட்சி வெளியீடு பிரகாசமாக இருக்கும்.
இது மெல்லிய அளவுடையதாக இருக்கும்.
குறைவான சக்தியை பயன்படுத்துகிறது மற்றும் குறைவான ஆற்றலை நுகர்கிறது.
இதன் ஆயுட்காலம் அதிகம்.
இது மிகவும் நம்பகத்தன்மை உடையது.
ஆ) LED மின் விளக்குகளின் நன்மைகள்
LED-ல் மின் இழையில்லாத காரணத்தினால் வெப்ப ஆற்றல் இழப்பு ஏற்படுவதில்லை. மின் இழை மின்விளக்கைவிட குறைந்த வெப்பநிலையைக் கொண்டிருக்கும்.
ஒளிரும் மின் இழை பல்புடன் ஒப்பிடும் போது இது குறைந்த திறனை நுகரும்.
இது சுற்றுச்சூழலுக்கு பாதிப்பை ஏற்படுத்தாது.
பல நிறங்களில் வெளியீட்டினை பெற்றுக்கொள்ள சாத்தியமாகிறது.
மலிவு விலை மற்றும் ஆற்றல் சிக்கனம் உடையது.
பாதரசம் மற்றும் பிற நச்சுப் பொருள்கள் பயன்படுத்தப்படுவதில்லை.

வீடுகளுக்கு வரும் மின்னோட்டமானது இரண்டு விதமான மின் காப்பிடப்பட்ட கம்பிகள் மூலமாக கொண்டு வரப்படுகின்றன.
இந்த இரண்டு கம்பிகளில் ஒன்று சிவப்பு காப்புறை கொண்ட கம்பி. அது மின்னோட்ட கம்பி எனப்படும்.
கறுப்பு காப்புறை உள்ள மற்றொரு கம்பி நடுநிலை கம்பி எனப்படும்.
நமது வீட்டிற்கு கொடுக்கப்படும் மின்சாரமானது 220 வோல்ட் மின்னழுத்த வேறுபாடு கொண்ட ஒரு மாறு திசை மின்னோட்டமாகும்.
இவ்விரு கம்பிகளும் வாட்மணி மீட்டருடன் (மின்னளவிப் பெட்டி) இணைக்கப்பட்டுள்ளன.
மின்னோட்ட கம்பி மின் உருகு இழை வழியாக மின்னளவிப் பெட்டியுடன் இணைக்கப்பட்டுள்ளது.
நடுநிலை கம்பி நேரடியாக மின்னளவிப் பெட்டியோடு இணைக்கப்பட்டுள்ளது.
மின்னளவிப் பெட்டியிலிருந்து வரும் கம்பியானது முதன்மைச் சாவியுடன் இணைக்கப்பட்டுள்ளது.
இந்த சாவியானது தேவைப்படும் போது மின்னோட்டத்தை நிறுத்துவதற்கு பயன்படுகிறது.
முதன்மை சுற்றிலிருந்து வரும் மின்னோட்ட கம்பிகள் வீட்டினுள் அமைக்கப்பட்டிருக்கும் தனித்தனிச் சுற்றுகளுக்குத் திறனை வழங்கும்.
இரு வகையான மின்சுற்றுகள் வீடுகளில் பயன்படுத்தப்படுகின்றன.
மின்பல்புகள், மின் விசிறிகள் அடங்கிய ஒரு சுற்றுக்கு 5A அளவிலான குறைந்த திறன் வழங்கும் சுற்றுகள் பயன்படுத்தப்படுகின்றன.
குளிர்சாதன பெட்டிகள், நீர் சூடேற்றிகள், மின் சலவை பெட்டி, ரொட்டி சுடும் அடுப்பு, மின்சார அடுப்பு, மின்சூடேற்றி, வெந்நீர் கொதிகலன் அடங்கிய மின்திறன் சுற்றுகளுக்கு 15 A அளவிலான அதிக திறன் வழங்கும் சுற்றுகள் பயன்படுத்தப்படுகின்றன.
வீட்டிலுள்ள அனைத்து சுற்றுக்களும் பக்க இணைப்பு முறையில் இணைக்கப்படுவதால் ஒரு சுற்றில் தடை ஏற்பட்டாலும் அது மற்ற சுற்றுக்களை பாதிக்காது. பக்க இணைப்பின் மற்றொரு நன்மை என்னவெனில் அனைத்து மின்சாதனங்களும் சமமான மின்னழுத்தத்தை பெறும்.

அ) ஜூல் வெப்ப விதி
ஜூல் வெப்பவிதிப்படிி, ஒரு மின்தடையில் உருவாகும் வெப்பமானது,
அதன் வழியே பாயும் மின்னோட்டத்தின் இருமடிக்கு நேர் விகிதத்திலும்.
மின்தடைக்கு நேர் விகிதத்திலும்
மின்னோட்டம் பாயும் காலத்திற்கு நேர் விகிதத்திலும் இருக்கும்.
ஆ) ஏனெனில் நிக்ரோம்
1. அதிக மின்தடை கொண்டது
2. அதிக உருகுநிலை கொண்டது
3. விரைவில் ஆக்ஸிகரணத்திற்கு உள்ளாகாது.
இ) ஒரு மின் உருகு இழை எவ்வாறு மின்சாதனங்களை பாதுகாக்கிறது?
1. சுற்றில் அதிக மின்னோட்டம் பாயும் போது ஜூல் வெப்ப விளைவு காரணமாக மின்உருகு இழை உருகி மின் சுற்று துண்டிக்கப்படுகிறது.
2. எனவே, மின்சுற்றும் மின் சாதனங்களும் சேதமடைவதிலிருந்து பாதுகாக்கப்படுகிறது.

அ) மின்னோட்டம்
ஒரு கடத்தி வழியாக பாயும் மின்னூட்டங்களின் இயக்கமே மின்னோட்டம் ஆகும்.
ஆ) மின்னோட்டத்தின் அலகு ஆம்பியர்.
ஒரு கூலூம் மின்னூட்டம் ஒரு வினாடி நேரத்தில் கடத்தியின் ஏதாவது ஒரு குறுக்கு வெட்டு பகுதி வழியாக கடந்து செல்லும் போது அக்கடத்தியில் பாயும் மின்னோட்டம் ஒரு ஆம்பியர் என வரையறுக்கப்படுகிறது.
இ) மின்னோட்டத்தை எந்த கருவியின் மூலம் அளவிட முடியும்? அதனை ஒரு மின்சுற்றில் எவ்வாறு இணைக்கப்பட வேண்டும்?
மின்னோட்டத்தை அம்மீட்டர் கொண்டு அளவிட முடியும். அதனை ஒரு மின்சுற்றில் தொடரிணைப்பில் இணைக்க வேண்டும்.

தொடர் இணைப்பு:
(i) ஒரு மின்சுற்றில் தொடர் இணைப்பு என்பது மின்கூறுகளை ஒன்றன் பின் ஒன்றாக இணைத்து ஒரு மூடிய சுற்றை உருவாக்குவது ஆகும்.
தொடர் சுற்றில் மின்னோட்டமானது ஒரே ஒரு மூடிய சுற்றின் வழியாக பாயும்.
(ii) இந்த மூடிய சுற்றில் உள்ள ஏதேனும் ஒரு புள்ளியில் இணைப்பு தடைப்பட்டால் மின்சுற்றின் வழியாக மின்னோட்டம் பாயாது.
(iii) எனவே சுற்றில் இணைக்கப்பட்டுள்ள மின் சாதனங்கள் வேலை செய்யாது. விழாக்களில் பயன்படுத்தப்படும் ஒளிரும் தொடர் விளக்குகள் தொடர் இணைப்பில் இணைக்கப்பட்டிருக்கும்.
(iv) எனவே, மின் தடையாக்கிகள் தொடராக உள்ளபோது ஒவ்வொரு மின் தடையாக்கியின் வழியாகவும் ஒரே அளவு மின்னோட்டம் பாயும்.

(v) இங்கு மூன்று மின்தடையாக்கிகள் R₁, R₂ மற்றும் R₃ தொடர் இணைப்பில் இணைக்கப்பட்டுள்ளது.
I என்ற மின்னோட்டம் இந்த மின்தடையாக்கிகள் வழியே செல்கிறது. மின்தடையாக்கிகள் R₁, R₂ மற்றும் R₃ யின் குறுக்கே உள்ள மின்னழுத்தங்கள் முறையே V₁, V₂ மற்றும் V₃ ஆகும்.
(vi) ஓம் விதியின்படி
V₁ = IR₁                             .....(1)
V₂ = IR₂                              ....(2)
V₃ = IR₃                             .....(3)
ஒவ்வொரு மின்தடைக்கும் எதிராக உள்ள மின்னழுத்த வேறுபாட்டின் கூடுதலை V எனலாம்.
V = V₁ + V₂ + V₃
சமன்பாடுகள் (1), (2), மற்றும் (3) லிருந்து
V = IR₁ + IR₂ + IR₃              ....(4)
(vii) தொகுபயன் மின்தடை என்பது அனைத்து மின்தடையாக்கிகளுக்கு பதிலாக அதே அளவு மின்னோட்டம் சுற்றின் வழியே செல்ல அனுமதிக்கும் ஒரு மின் தடையாக்கியின் மின்தடை ஆகும்.
இந்த தொகுபயன் மின்தடை R_S எனப்படும். எனவே,
V = IR_S                                .....(5)
சமன்பாடுகள் (4) மற்றும் (5) லிருந்து,
IR_S = IR₁ + IR₂ + IR₃
எனவே R_S = R₁ + R₂ + R₃ ....(6)
(viii) எனவே பல மின்தடையாக்கிகள் தொடர் இணைப்பில் இணைக்கப்படும் போது தொகுபயன் மின்தடை தனித்தனி மின் தடையாக்கிகளின் மின் தடைகளின் கூடுதலுக்கு சமம் என புரிந்துக் கொள்ளலாம்.
சம மதிப்பு உடைய ‘n’ மின்தடைகள் தொடரிணைப்பில் இணைக்கப்படும் போது தொகுபயன் மின்தடை ‘n R’ ஆகும்.
அதாவது, R_s = n R
மின்தடைகள் தொடரிணைப்பில் இணைக்கப்படும்போது தொகுபயன் மின்தடையானது தனித்தனியாக உள்ள மின்தடைகளின் உயர் மதிப்பைவிட அதிகமாக இருக்கும்.
பக்க இணைப்பு
(i) பக்க இணைப்பு மின்சுற்றில் மின்னோட்டம் பாய்வதற்கு இரண்டு அல்லது அதற்கு மேற்பட்ட ஒரு மூடிய சுற்று இருக்கும்.
(ii) ஒரு மூடிய சுற்று திறந்திருந்தாலும் மற்ற மூடிய சுற்றுகளின் வழியாக மின்னோட்டம் பாயும்.
நமது வீடுகளில் உள்ள மின்கம்பியிடல் பக்க இணைப்பில் இணைக்கப்பட்டுள்ளது.

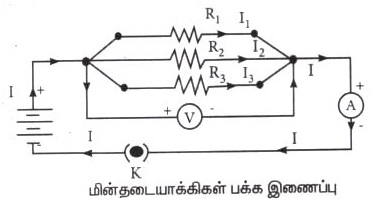

(iii) மூன்று மின்தடையாக்கிகள் R₁, R₂ மற்றும் R₃ யானது A மற்றும் B புள்ளிகளுக்கிடையே பக்க இணைப்பில் இணைக்கப்பட்டுள்ளன.
ஒவ்வொரு மின்தடையாக்கிக்கும் குறுக்கே உள்ள மின்னழுத்த வேறுபாடானது சமமாக இருக்கும். இது A மற்றும் B புள்ளிகளுக்கு குறுக்கே உள்ள மின்னழுத்த வேறுபாட்டிற்கு சமமாக இருக்கும்.
வோல்ட் மீட்டர் மூலமாக இந்த மின்னழுத்த வேறுபாடு அளவிடப்படுகிறது.
புள்ளி A யை அடையும் மின்னோட்டம் I ஆனது I₁, I₂ மற்றும் I₃ என பிரிந்து முறையே R₁, R₂ மற்றும் R₃ வழியே செல்கிறது.
ஓம் விதியின்படி
I₁=\(\frac { V }{ { R }_{ 1 } } \)                           ....(7)
I₂=\(\frac { V }{ { R }_{ 2 } } \)                           ....(8)
I₃=\(\frac { V }{ { R }_{ 3 } } \)                           ....(9)
மின் சுற்றிலுள்ள மொத்த மின்னோட்டம்
I = I₁ + I₂ + I₃
சமன்பாடுகள் (7), (8) மற்றும் (9) லிருந்து
I =\(\frac { V }{ { R }_{ 1 } } +\frac { V }{ { R }_{ 2 } } +\frac { V }{ { R }_{ 3 } } \)           ....(10)
மின்தடையாக்கிகள் பக்க இணைப்பில் இணைக்கப்படும் போது தொகுபயன் மின்தடை R_p என்க. எனவே
I=\(\frac { V }{ { R }_{ p } } \)                                  .....(11)
சமன்பாடுகள் (10), (11)-லிருந்து
\(\frac { V }{ { R }_{ p } } =\frac { V }{ { R }_{ 1 } } +\frac { V }{ { R }_{ 2 } } +\frac { V }{ { R }_{ 3 } } \)   ....(12)
\(\frac { 1 }{ { R }_{ p } } =\frac { 1 }{ { R }_{ 1 } } +\frac { 1 }{ { R }_{ 2 } } +\frac { 1 }{ { R }_{ 3 } } \)   .....(13)
(v) எனவே பல மின்தடையாக்கிகள் பக்க இணைப்பில் இணைக்கப்படும் போது தனித்தனி மின்தடையாக்கிகளின் மின் தடையின் தலைகீழிகளின் கூடுதல் தொகுபயன் மின்தடையின் தலைகீழிகளுக்கு சமம்.
சம மதிப்புடைய ‘n’ மின்தடையாக்கிகள் பக்க இணைப்பில் இணைக்கப்படும் போது அதன் தொகுபயன் மின்தடை \(\frac{R}{n}\) ஆகும்.
 \(\frac { 1 }{ { R }_{ p } } =\frac { 1 }{ R } +\frac { 1 }{ R } +\frac { 1 }{ R } ...+\frac { 1 }{ R } =\frac { n }{ R } \)
எனவே, R_p =\(\frac { R }{ n } \).
(vi) மின்தடையாக்கிகள் பக்க இணைப்பில் இணைக்கப்படும் போது தொகுபயன் மின்தடையானது தனித்தனியான மின்தடைகளின் குறைந்த மதிப்பை விட குறைவாக இருக்கும்.
